Technik und Selbstbau
Offen dokumentiert, modular aufgebaut.
Bauanleitungen und Verdrahtungspläne sollen den eigenen Aufbau ermöglichen. SmartHygro selbst greift nicht in die Hardware des Entfeuchters ein.

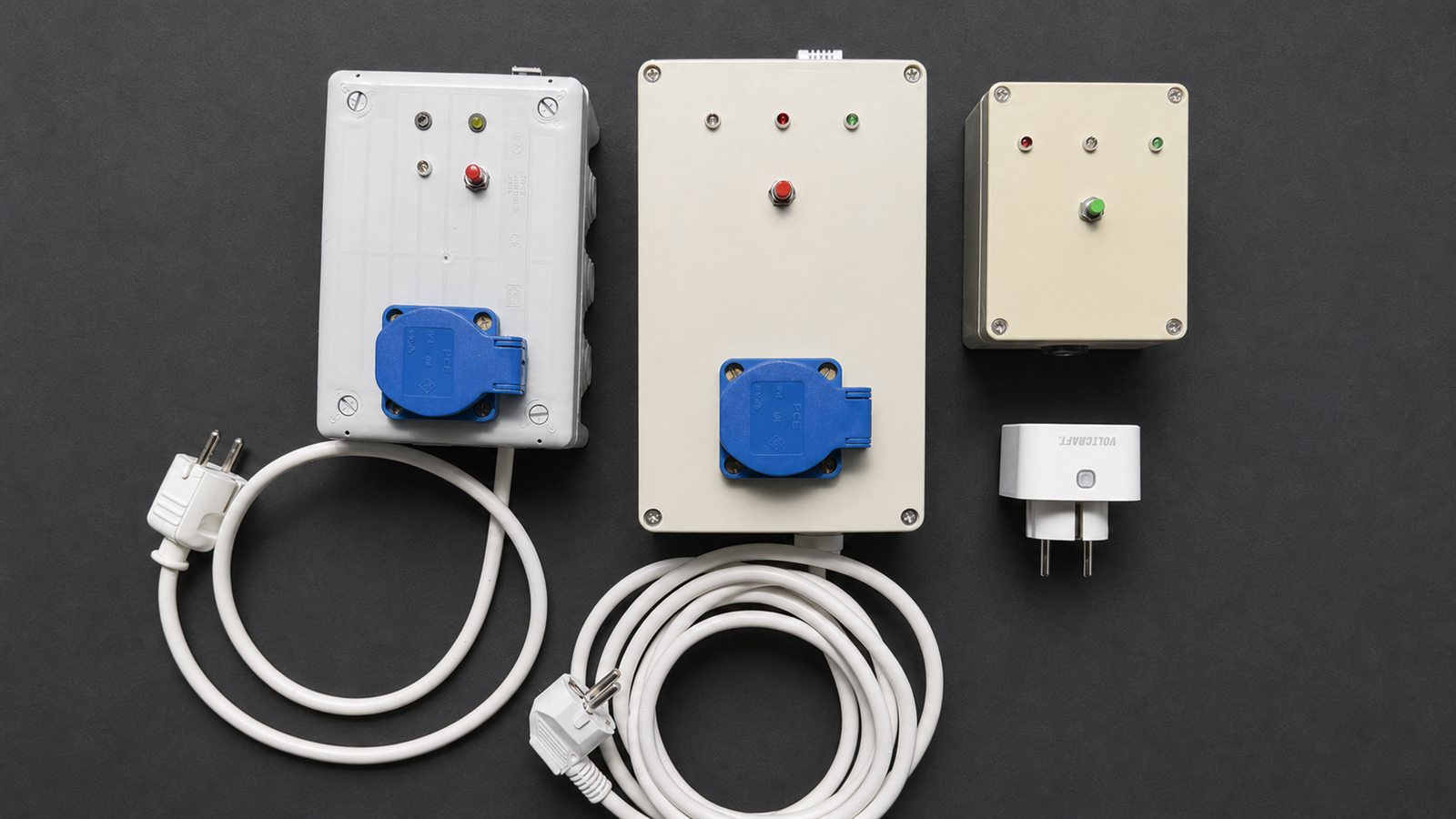

Drei Generationen aus dem Dauerbetrieb
Generation 1: Raspberry Pi und Relais in einem Gehäuse – robust, aber ohne Strommessung und mit integriertem 230-V-Teil.
Generation 2: Zusätzlicher kontaktloser Stromsensor und A/D-Wandler zur Betriebs- und Tankvollerkennung; weiterhin mit Netzspannung im Eigenbaugehäuse.
Generation 3: Der selbst gebaute Teil arbeitet ohne geschaltete Netzspannung. Schalten und Leistungsmessung übernimmt ein fertiger SEM6000.
Messen, wo das Risiko entsteht
Der Sensor im Entfeuchter befindet sich weit von der Wand entfernt und wird durch das Gerät erwärmt. Dadurch kann die dort gemessene relative Luftfeuchtigkeit sinken, obwohl sie an einer kalten Wandoberfläche steigt.

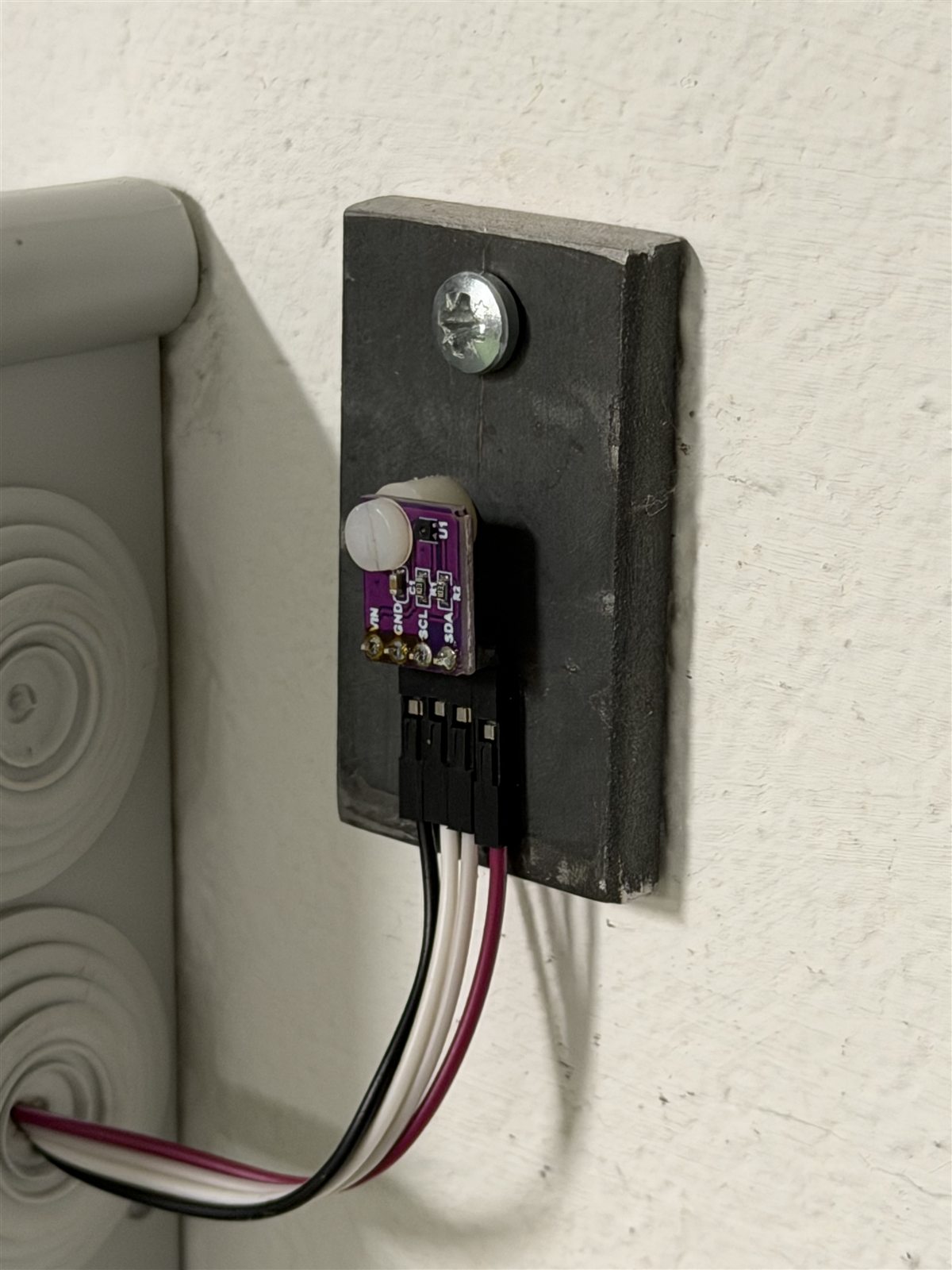

Ein externer SHT40 sitzt auf einer Metallplatte an der Wand. Er folgt damit stärker der Oberflächentemperatur an der möglichen Wärmebrücke und liefert die relevanteren Werte für Taupunkt und TF80.
Aktuelle Systembausteine
- Raspberry Pi Zero W oder bevorzugt Zero 2 W
- externer Temperatur- und Luftfeuchtigkeitssensor SHT40
- SEM6000 für Schalten und angenäherte Leistungsmessung
- kompatibler Luftentfeuchter mit automatischem Wiederanlauf
- lokale Weboberfläche, Langzeitdaten und Warnmeldungen
Regelung und Schutzfunktionen
SmartHygro passt Ein- und Ausschaltgrenzen anhand der Tagesauswertung an, berücksichtigt Betriebszeiten und erkennt auffällige Leistungszustände. Bei starker Feuchtebelastung kann bereits 2 bis 3 °C vor Erreichen des Taupunkts ein zweiter Entfeuchter oder ein Ventilator zugeschaltet werden.
Sicherheit: Die früheren integrierten Aufbauten arbeiten mit Netzspannung und sind ausschließlich für entsprechend qualifizierte Personen bestimmt. Die veröffentlichten Schaltpläne zeigen bewusst nur die Kleinspannungsverdrahtung. Für neue Aufbauten wird die externe BLE-Variante empfohlen.
Kompatibilität auf einen Blick
Entfeuchter
230-V-Luftentfeuchter, die nach einer Stromunterbrechung selbständig wieder anlaufen. Kein Eingriff in die Gerätehardware.
Plattform
Raspberry Pi Zero W oder bevorzugt Zero 2 W, lokales WLAN und – für den empfohlenen Aufbau – Bluetooth zum SEM6000.
Sensoren
DHT11, DHT20, DHT22, SHT31 und SHT40; für neue wandnahe Installationen wird der SHT40 empfohlen. WS2900 kann Außenwerte liefern.
Außenwerte: je nach Konfiguration über Wetterstation, anderes SmartHygro-Gerät oder Wetterdienst.
